剩余电流式电气火灾监控探测器

产品概述

DHZ-510S型电气火灾监控探测器，是一种智能型电气火灾监控探测器，硬件16位微控制器，全天候可靠有效监控被保护电气线路中由于漏电可能发生的火灾隐患。实时处理当前的剩余电流，将监测到的异常参数通过CAN通讯网络发送到监控中心，同时会发出声、光报警信号，并保存报警记录。

本产品实时监控，监控精度高，可靠性强，本产品具有小型化，集成度高，功能齐全，简单实用，安装方便，采用LED数码管显示，亮度高等优点。

DHZ-510S电气火灾监控探测器执行国家标准GB14287.2-2014《电气火灾监控系统 第二部分:剩余电流式电气火灾监控探测器》和GB14287.3-2014《电气火灾监控系统 第二部分:测温式电气火灾监控器》设计，并符合本标准的要求。广泛适用于工厂、学校、大型仓库、办公室、商业建筑、宾馆、民用住宅及娱乐场所等电气火灾发生机率大，电气线路复杂的变电、配电系统中。

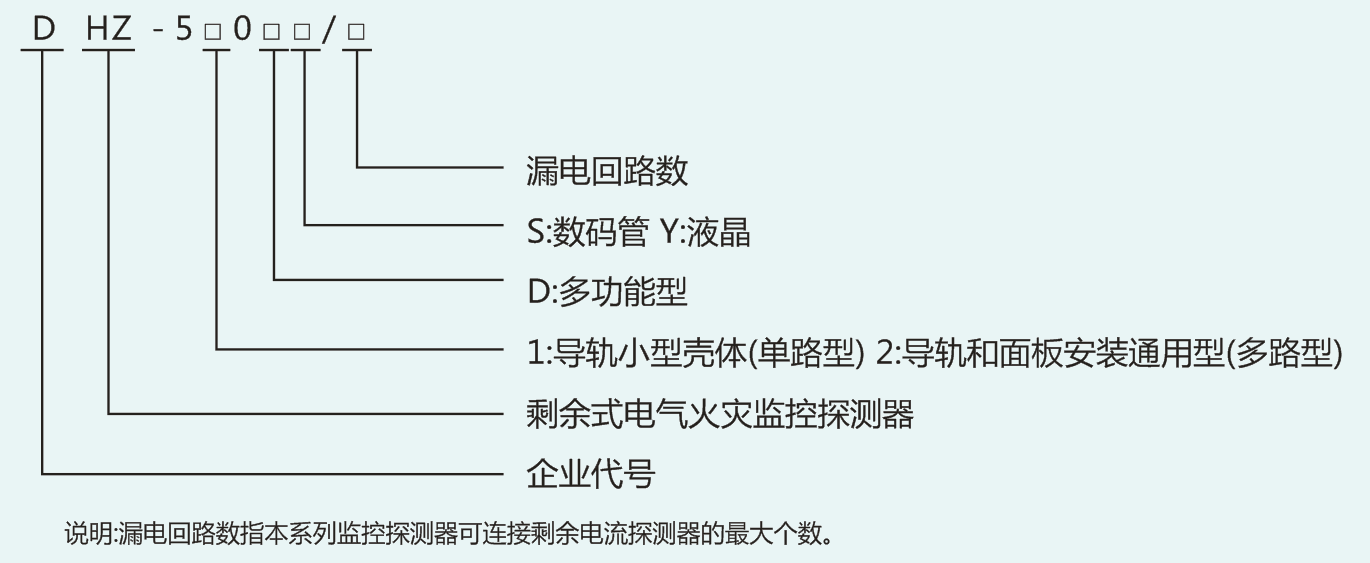

型号及含义

主要技术参数

额定工作电压:AC 220V 50Hz；

最大功率:5W；

脱扣报警输出:无源开关(俗称干触点)，

                       触点最大容量5A；

开关信号输入:消防DC24V输入信号控制。

报警功能

报警光讯号:红色LED；

报警声讯号:＞72dB；

漏电报警范围:300mA-1000mA连续可调；

漏电动作延时:＜30s；

漏电报警误差:设定值的80%-100%开始报警。

温度报警范围:45-110℃连续可调；调节精度1℃

产品特点

1、数码显示，自动循环显示监控信息，优先显示报警信息和故障信息

2、2组无源输出功能(开关量输出)

3、集1路剩余电流(漏电流)、4路温度功能于一体

4、特别加入烟感信号输入，并同时有对应的报警输出端口

5、除探测器取电需AC220V和消防联动输入为DC24V外，其他如通讯、输入、输出端口均采用无源设计。

6、同时具备本机消音和复位及远程消音和复位

7、安装方式：标准35mm导轨

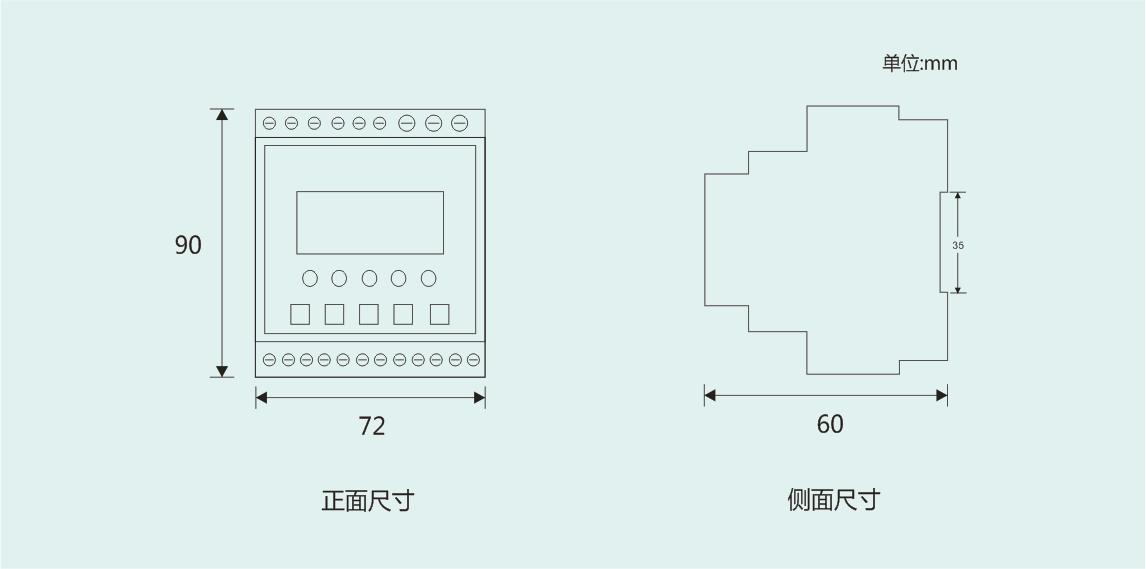

外形尺寸

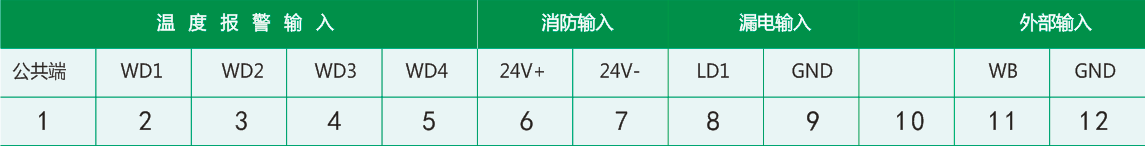

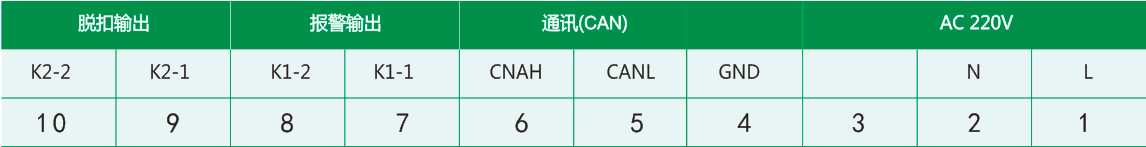

接线说明
